1、建筑廢棄物作為粗骨料進(jìn)行混凝土配制的相關(guān)措施

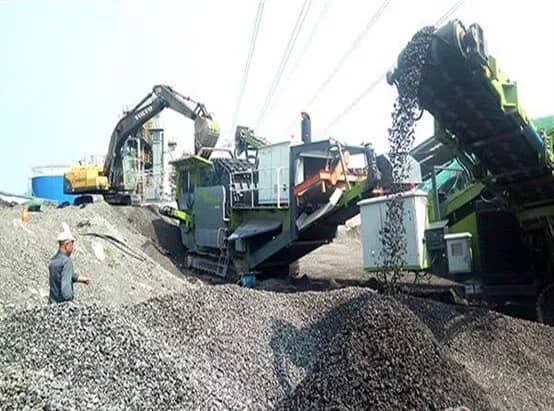

對(duì)于工程建設(shè)地區(qū)的混凝土配制來(lái)說(shuō)，由于粗骨料等原料的供應(yīng)不充足，加上建筑廢棄物數(shù)量不斷增多，往往會(huì)為了節(jié)約資源，體現(xiàn)建筑環(huán)保特性，將建筑廢棄物充當(dāng)粗骨料來(lái)配制混凝土。因此，為了將原材料的質(zhì)量和數(shù)量提升，就需要加快作業(yè)的效率，進(jìn)而將建筑垃圾作為粗骨料配制的混凝土及時(shí)進(jìn)行銷(xiāo)售。鑒于此，作為以建筑垃圾為粗骨料的混凝土的供應(yīng)商來(lái)說(shuō)，為了獲取較大利益，在配制的過(guò)程中常常會(huì)采用破碎的方式進(jìn)行，這樣的配制方式嚴(yán)重影響混凝土的配制效率，使得相應(yīng)的混凝土配制質(zhì)量受限，因此在使用之前需要額外采用相應(yīng)的生產(chǎn)技術(shù)對(duì)其質(zhì)量進(jìn)行相應(yīng)改進(jìn)。
1.1摻加粉煤灰
為有效的提升配制效率，加快整個(gè)建筑廢棄物材料的利用效率，需要在一定時(shí)機(jī)添加相應(yīng)的凝膠材料，進(jìn)而改善建筑廢棄物的利用程度，提升混凝土配制的活性，進(jìn)而減少水泥的應(yīng)用，合理控制成本及其使用性能。粉煤灰作為泵送混凝土的摻和料會(huì)對(duì)水泥復(fù)合漿體的流動(dòng)性產(chǎn)生一定的影響，摻量越大水泥復(fù)合漿體的流動(dòng)性就會(huì)越來(lái)越大，但是有一定的界限，只要摻量超過(guò)了30%，流動(dòng)性就又會(huì)逐漸減小甚至是比不摻合的復(fù)合漿體還要小，這是因?yàn)樵趽饺肓诉^(guò)多的粉煤灰后，除了60%的玻璃體外還有40%左右的結(jié)晶化合物和未能燃燒盡的碳等等，隨著這些物質(zhì)的含量不斷增加，需水量也就越來(lái)越大啟然就會(huì)減少其流動(dòng)性。除此之外，對(duì)于粉煤灰來(lái)說(shuō)，其具有壓低混凝土強(qiáng)度的影響，粉煤灰的摻入量與混凝土的強(qiáng)度呈反比例關(guān)系，因此粉煤灰的流動(dòng)性決定了其混凝土的抗壓性能。
1.2控制用水
建筑廢棄物作為粗骨料使用的一大特點(diǎn)就是需水量較大，以此控制用水量，進(jìn)而保證整個(gè)建筑廢棄物的流動(dòng)性，但是在控制水量的過(guò)程中，雖然建筑廢棄物的流動(dòng)性加大了，但是其黏性卻逐漸減小，由于此原理的發(fā)生，在減少水量的過(guò)程中會(huì)使得建筑廢棄物混凝土應(yīng)用到建筑工程中，造成塌方和結(jié)構(gòu)易變的行為，因此，作為建筑廢棄物混凝土的制備廠商，應(yīng)集中注意有關(guān)此方面問(wèn)題的產(chǎn)生，提高相應(yīng)認(rèn)識(shí)程度，不要因?yàn)榭刂茰p少水量而導(dǎo)致相應(yīng)外加劑使用量的增多，進(jìn)而增加成本。因此，盡可能的增加用水量保證抗壓強(qiáng)度的關(guān)鍵環(huán)節(jié)。
1.3粗集料合理搭配
粗集料即建筑廢棄物，在混凝土配制過(guò)程中具有重要地位，以此采用有效的手段合理搭配混凝土配制技術(shù)，利用多級(jí)配備的方式選取較為合適的配制比例成為當(dāng)前提升粗集料流動(dòng)性的關(guān)鍵要素，以此來(lái)提升整個(gè)建筑廢棄物混凝土的配制能力。
2、試塊的制作
2.1試驗(yàn)原材料
試驗(yàn)選用建筑廢棄物為某項(xiàng)目工程在建筑過(guò)程中剩余的廢棄物，質(zhì)量指標(biāo)執(zhí)行GB/T18046—2008《用于水泥和混凝土中的?；郀t建筑廢棄物》，等級(jí)為S95級(jí)。水玻璃為重慶市井口化工廠生產(chǎn)的水玻璃，密度為1.305g/ml，二氧化硅含量為25.72%，氧化鈉含量為8.48%，模數(shù)為3.13；氫氧化鈉為工業(yè)用氫氧化鈉，純度為98%；水玻璃加入氫氧化鈉后模數(shù)調(diào)制1.5。細(xì)集料采用中國(guó)ISO標(biāo)準(zhǔn)砂；拌合水為普通自來(lái)水。試驗(yàn)建筑廢棄物混凝土強(qiáng)度等級(jí)為工程中最常應(yīng)用的C40、C50、C60三個(gè)強(qiáng)度等級(jí)，三種強(qiáng)度建筑廢棄物作為粗骨料的混凝土的配合比見(jiàn)表1所示。從表1混凝土配合比的數(shù)據(jù)比對(duì)分析可得，石子的混凝土配合比在C30、C40、C50等三個(gè)混凝土等級(jí)上其值最大，其對(duì)整個(gè)混凝土的配合比產(chǎn)生的作用最大，占有的比重也是最大的；混凝土配合比最小的是水，數(shù)據(jù)值為89.7kg/m3，其在整個(gè)試件的混凝土配合比中作用較小，但卻是必不可少的。
2.2試件制作
本次試驗(yàn)按照三種強(qiáng)度建筑廢棄物混凝土配合比，分三個(gè)批次進(jìn)行澆筑150mm伊150mm伊150mm的標(biāo)準(zhǔn)試件，試件的制作過(guò)程中采用統(tǒng)一的試模進(jìn)行制作，試模的形狀選擇為立方體；依據(jù)普通混凝土力學(xué)性能試驗(yàn)方法標(biāo)準(zhǔn)（GB50081原2002）的要求進(jìn)行制作和養(yǎng)護(hù)的，機(jī)械攪拌，振動(dòng)臺(tái)振搗密實(shí)，最后表面抹平。試件拆模以后，全部采用標(biāo)準(zhǔn)養(yǎng)護(hù)，標(biāo)準(zhǔn)養(yǎng)護(hù)28d后，再進(jìn)行下一步試驗(yàn)。試件的制作過(guò)程相對(duì)較為嚴(yán)格，制作環(huán)節(jié)出現(xiàn)漏洞，就會(huì)影響到整個(gè)試驗(yàn)結(jié)果的比對(duì)，所以在試件制作的過(guò)程中要嚴(yán)格把控相關(guān)試驗(yàn)數(shù)據(jù)，特別是在養(yǎng)護(hù)期間，要做到養(yǎng)護(hù)效果的比對(duì)，并及時(shí)將發(fā)現(xiàn)的問(wèn)題進(jìn)行有效的記錄，保證整個(gè)試件制作過(guò)程的完整性、準(zhǔn)確性，并符合試驗(yàn)的要求。
3、外部荷載施加
3.1試驗(yàn)操作
試驗(yàn)加載操作，是選擇對(duì)試件施加外部荷載，以達(dá)到試件在一定承載力下被破壞的現(xiàn)象，記錄下試件破壞時(shí)的外部荷載的壓力，進(jìn)而計(jì)算出相應(yīng)試件的回彈模量值。試驗(yàn)加載之前先對(duì)試塊進(jìn)行回彈試驗(yàn)。具體操作是將試塊的澆筑側(cè)面置于壓力機(jī)的上下承壓板之間，加壓在40耀50kN，在2個(gè)相對(duì)側(cè)面上進(jìn)行回彈。試驗(yàn)回彈測(cè)試采用水平測(cè)試，無(wú)須進(jìn)行角度修正。由于試塊采取的是標(biāo)準(zhǔn)養(yǎng)護(hù)的方式，因此試驗(yàn)沒(méi)有考慮混凝土碳化的影響?；貜椡戤吅髮?duì)試塊進(jìn)行抗壓強(qiáng)度試驗(yàn)，加載速度控制在0.3耀0.5N/mm2，直至試塊破壞。通過(guò)以上對(duì)試驗(yàn)加載操作的步驟分析，可以得出在此過(guò)程中影響到整個(gè)試驗(yàn)過(guò)程數(shù)據(jù)測(cè)量的基本因素有:外部荷載的壓力值、水平測(cè)試法、加載速度等。所以，有效的控制這幾個(gè)試驗(yàn)因素能夠保證整個(gè)試驗(yàn)過(guò)程的順利進(jìn)行。
3.2試驗(yàn)現(xiàn)象和試件破壞時(shí)的特征
在觀察整個(gè)的試驗(yàn)現(xiàn)象的過(guò)程中，摻有建筑廢棄物的再生混凝土具有的強(qiáng)度較大，相比較于普通的混凝土其更有試驗(yàn)的價(jià)值。對(duì)于摻入建筑廢棄物的混凝土試件來(lái)說(shuō)，由于其摻入建筑廢棄物的數(shù)量和質(zhì)量不一定，所以也會(huì)影響到試件所具有的強(qiáng)度等，在摻入建筑廢棄物后，由于其分布密集，分布的方向不一致，導(dǎo)致建筑廢棄物在混凝土內(nèi)部排列雜亂無(wú)章，對(duì)于混凝土內(nèi)部的短切小團(tuán)建筑廢棄物來(lái)說(shuō)，其建筑廢棄物內(nèi)部有一定的張結(jié)力，從而導(dǎo)致在整個(gè)試驗(yàn)過(guò)程中，尤其是在施加外部荷載的過(guò)程中，混凝土受到外部荷載的作用，從而導(dǎo)致破壞，引發(fā)裂紋的現(xiàn)象，但是由于混凝土中建筑廢棄物的摻入，導(dǎo)致整個(gè)的混凝土裂縫的發(fā)展受到一定的限制，裂縫產(chǎn)生的原因及裂縫產(chǎn)生的程度成為整個(gè)試驗(yàn)過(guò)程中較為重要的試驗(yàn)數(shù)據(jù)。建筑廢棄物摻加的混凝土試塊產(chǎn)生裂縫程度較慢，混凝土剝落的過(guò)程，試件的破壞過(guò)程具有一定的規(guī)律性。
對(duì)于同強(qiáng)度的等級(jí)的混凝土來(lái)說(shuō)，其建筑廢棄物混凝土的回彈值要明顯的低于普通緩凝土的回彈值，表明整個(gè)建筑廢棄物混凝土具有高強(qiáng)度和高韌性。而在實(shí)際測(cè)量過(guò)程中，建筑廢棄物混凝土的回彈值要明顯的低于普通混凝土，且混凝土的質(zhì)量和整個(gè)實(shí)際測(cè)量的數(shù)據(jù)具有一定的差距，而實(shí)際測(cè)量的相關(guān)數(shù)據(jù)并沒(méi)有明顯的降低和減小，由此可以看出，整個(gè)建筑廢棄物摻入后，再加上再生骨料的添加會(huì)直接影響到整個(gè)混凝土表面的硬度和強(qiáng)度，從而使得建筑廢棄物混凝土的回彈值與普通混凝土相對(duì)有一定數(shù)值的降低，就算是將整個(gè)的回彈數(shù)量值進(jìn)行有效的換算，換算成強(qiáng)度和實(shí)測(cè)強(qiáng)度而言，其混凝土的原材料制作的混凝土能夠利用有效的數(shù)據(jù)轉(zhuǎn)換進(jìn)行實(shí)測(cè)強(qiáng)度的預(yù)算。因此，對(duì)于建筑廢棄物混凝土要建立具有實(shí)際操作性質(zhì)的測(cè)強(qiáng)曲線，從而完善整個(gè)建筑廢棄物混凝土的使用效率。
4、結(jié)論
根據(jù)相關(guān)的試驗(yàn)數(shù)據(jù)及實(shí)際的工程應(yīng)用分析，建筑廢棄物無(wú)機(jī)聚合物混凝土的工程運(yùn)用性能及混凝土抗壓強(qiáng)度的回彈測(cè)量及檢測(cè)，對(duì)比分析了普通混凝土與建筑廢棄物無(wú)機(jī)聚合物混凝土之間組成材料的差別，通過(guò)數(shù)據(jù)的分析，得出以下結(jié)論：（1）在具有混凝土強(qiáng)度等級(jí)一致的情況下，建筑廢棄物無(wú)機(jī)聚合物混凝土要比普通類(lèi)型的混凝土回彈值較小。（2）建筑廢棄物作為外部骨料摻入可以提高無(wú)機(jī)聚合物混凝土的抗壓強(qiáng)度。
